4J34概述

4J34是結(jié)合我國(guó)的陶瓷特點(diǎn)研制的陶瓷封接合金。合金在-60℃～600℃溫度范圍內(nèi)具有與95%Al2O3陶瓷相近的線(xiàn)膨脹系數(shù)。主要用于和陶瓷進(jìn)行匹配封接，是電真空工業(yè)中重要的封接結(jié)構(gòu)材料。

4J34熱處理制度 標(biāo)準(zhǔn)規(guī)定的膨脹系數(shù)及低溫組織穩(wěn)定性的性能檢驗(yàn)試樣，在保護(hù)氣氛或真空中加熱到900℃±20℃,保溫1h，以不大于5℃/min速度冷至200℃以下出爐。

4J34應(yīng)用概況與特殊要求

該合金經(jīng)航空工廠(chǎng)長(zhǎng)期使用，性能穩(wěn)定。主要用于電真空元件與Al2O3陶瓷封接。制造大型電子管和磁控管的電極、引出盤(pán)和引出線(xiàn)。在使用中應(yīng)使選用的陶瓷與合金的膨脹系數(shù)相匹配。當(dāng)選用合金時(shí)，應(yīng)根據(jù)使用溫度嚴(yán)格檢驗(yàn)低溫組織穩(wěn)定性。在加工過(guò)程中應(yīng)進(jìn)行適當(dāng)?shù)臒崽幚?，以保證材料具有良好的深沖引伸性能。當(dāng)使用鍛材時(shí)應(yīng)嚴(yán)格檢驗(yàn)其氣密性。

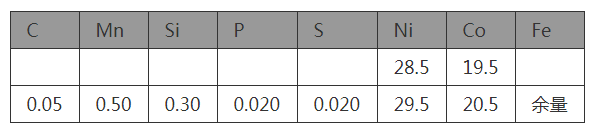

化學(xué)成分

4J34物理及化學(xué)性能

4J34熱性能

4J34熔化溫度范圍 該合金溶化溫度約為1450℃。

4J34密度 ρ=8.29g/cm3。

4J34電性能

4J34電阻率 ρ=0.45μΩ·m。

4J34電阻溫度系數(shù)

4J34磁性能

4J34居里點(diǎn) Tc=470℃。

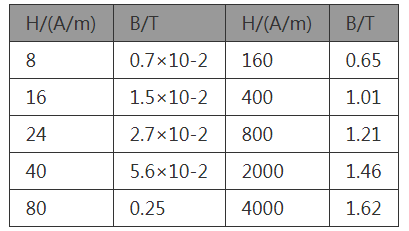

4J34合金的磁性能。

在4000A/m下，剩余磁感應(yīng)強(qiáng)度Br=0.89T,矯頑力Hc=83.2A/m[1,2]。

4J34化學(xué)性能 該合金在大氣、淡水和海水中具有較好的耐腐蝕性。
